JM744X、JM644X快开排泥阀产品概述
JM744X/JM644XB隔膜式液压、气动快开排泥阀，是一种由液压源或气动源执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。JM744X、JM644X快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源。采用电动或手动二位四通换向阀控制，实现快速排泥。
JM744X、JM644X快开排泥阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

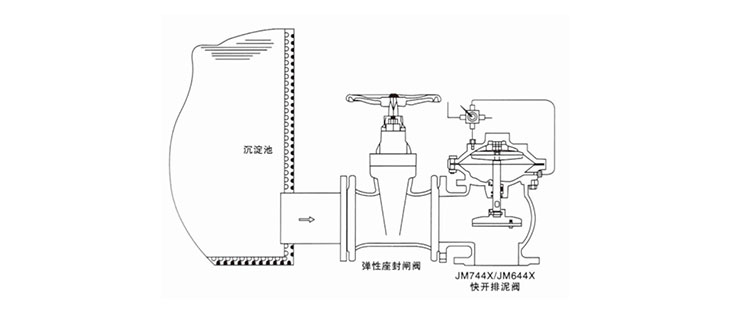

JM744X、JM644X快开排泥阀安装示意图
JM744X、JM644X快开排泥阀主要技术参数
| 公称压力 | 0.6Mpa、1.0Mpa |
| 公称通径 | 100-400mm |
| 最新驱动压力 | 0.15MPa |
| 适用介质 | 水、污水 |
| 驱动介质 | 清水、气 |
| 适用温度 | 0-80℃ |
| 法兰标准 | GB/T17241.6 GB/T 9113 |
| 试验标准 | GB/T 13927 API 598 |
JM744X、JM644X快开排泥阀主要零部件材料
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 材料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
JM744X、JM644X快开排泥阀主要连接外形尺寸
| 公称通径 | 尺寸（mm） | 接管螺纹G | 阀杆材质 | ||
| DN( mm) | H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1 /2" | 不锈钢 |
| 100 | 500 | 145 | 125 | 1/2" | 不锈钢 |
| 150 | 620 | 175 | 145 | 1/2" | 不锈钢 |
| 200 | 735 | 225 | 185 | 1/2" | 不锈钢 |
| 250 | 805 | 260 | 205 | 1/2" | 不锈钢 |
| 300 | 940 | 280 | 245 | 3/4" | 不锈钢 |
| 350 | 1100 | 305 | 270 | 3/4" | 不锈钢 |
| 400 | 1200 | 340 | 310 | 1" | 不锈钢 |
