JD745X隔膜式多功能水泵控制阀

产品参数

JD745X隔膜式多功能水泵控制阀

JD745X隔膜式多功能水泵控制阀产品概述

JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处，防止介质倒流、水锤及水击现象的智能型阀门。JD745X隔膜式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用DN600口径以下的阀门。

JD745X隔膜式多功能水泵控制阀安装示意图

JD745X隔膜式多功能水泵控制阀

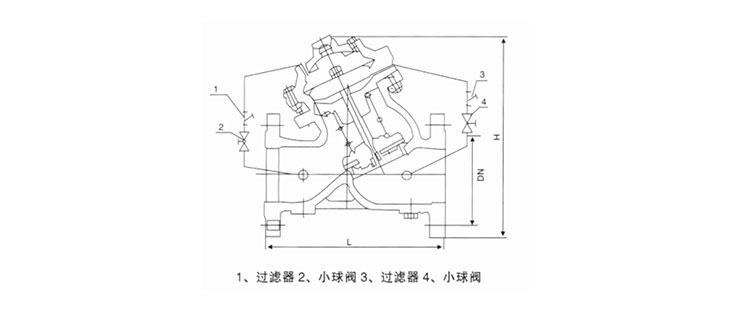

JD745X隔膜式多功能水泵控制阀主要连接外形尺寸

公称通径 DN(mm)	L	H	D1			D2			N-φd
			1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa
			1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	215	328	185	185	185	145	145	145	4-18	4-18	8-18
80	245	364	200	200	200	160	160	180	8-18	8-18	8-18
100	290	418	220	220	235	180	180	190	8-18	8-18	8-22
125	335	481	250	250	270	210	210	220	8-18	8-18	8-22
150	350	543	285	285	300	240	240	250	8-22	8-22	8-26
200	430	673	340	340	360	295	295	310	8-22	12-22	8-26
250	500	792	395	405	425	350	355	370	12-22	12-26	12-30
300	540	927	445	460	485	400	410	430	12-22	12-26	16-30
350	560	957	505	520	555	460	470	490	16-22	12-26	16-33
400	650	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	710	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	770	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	890	1600	780	840		725	770		20-30	20-36
700	980	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115	1125		1050			28-33
1000	1320	2400	1230	1255		1160			28-36
