700X-水泵控制阀

产品参数

700X-水泵控制阀

700X-水泵控制阀产品概述

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭，可防止水锤现象发生。

其工作原理：当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。700X-水泵控制阀利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。被广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

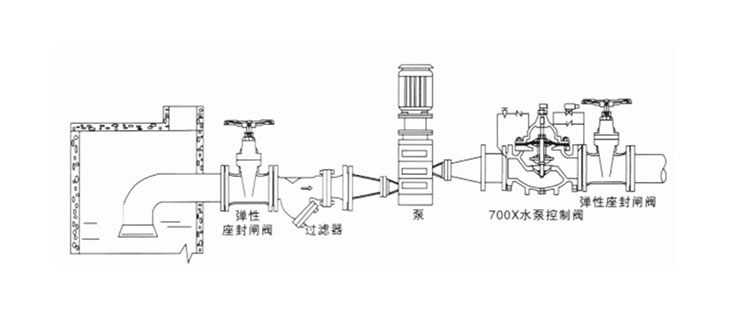

700X-水泵控制阀安装示意图

700X-水泵控制阀

700X-水泵控制阀主要连接外形尺寸

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H1	H	F1
50	200	300	395	155
65	220	288	385	165
80	240	310	420	175
100	265	340	500	195
125	290	380	540	220
150	330	410	575	230
200	385	440	665	255
250	480	460	720	300
300	540	480	750	340
350	600	516	830	415
400	690	560	900	450
450	730	560	900	450
500	780	750	1110	410
600	860	850	1286	456
