300X缓闭式止回阀

产品参数

300X缓闭式止回阀

300X缓闭式止回阀产品概述

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。

选用300X缓闭止回阀可以防止水锺水击的产生，以达到缓闭消声的效果。当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

300X缓闭式止回阀利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

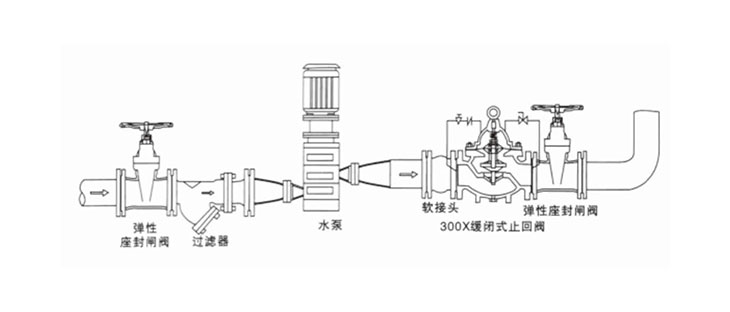

300X缓闭式止回阀安装示意图

300X缓闭式止回阀

300X缓闭式止回阀主要连接外形尺寸

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H1	H	A1	A	F
50	200	137	225	210	320	168
65	220	145	270	215	330	180
80	240	178	289	220	330	210
100	265	232	375	230	410	284
125	290	286	420	245	420	310
150	330	318	450	260	420	370
200	385	413	722	280	430	463
250	480	502	769	300	450	525
300	540	600	906	320	460	625
350	600	628	1480	340	470	705
400	690	677	1027	360	480	778
450	730	677	1027	380	480	778
500	780	750	1110	410	780	690
600	860	850	1286	456	888	785
